魅族POP Pro真無線耳機是魅族首款TWS降噪耳機產品，在外觀上延續了魅族POP系列的白色配色，鋼琴烤漆工藝處理使整體設計更加小巧精致。柄狀的入耳式耳機，以傳統水墨畫為靈感，機身輪廓通過運用大量的曲線設計，呈現清新淡雅視覺觀感。
配置上，魅族POP Pro采用定制10mm優質復合振膜動圈單元，搭載魅族“三重混合主動降噪技術”，擁有-35dB深度降噪效果；搭配三麥克風智能通話降噪算法，有效消除通話時的外界環境噪音；搭載紅外光學傳感器，實現取出自動連接，摘掉自動暫停播放功能；還支持Flyme妙連、IPX5級防水等。
一、魅族POP Pro真無線耳機外觀設計

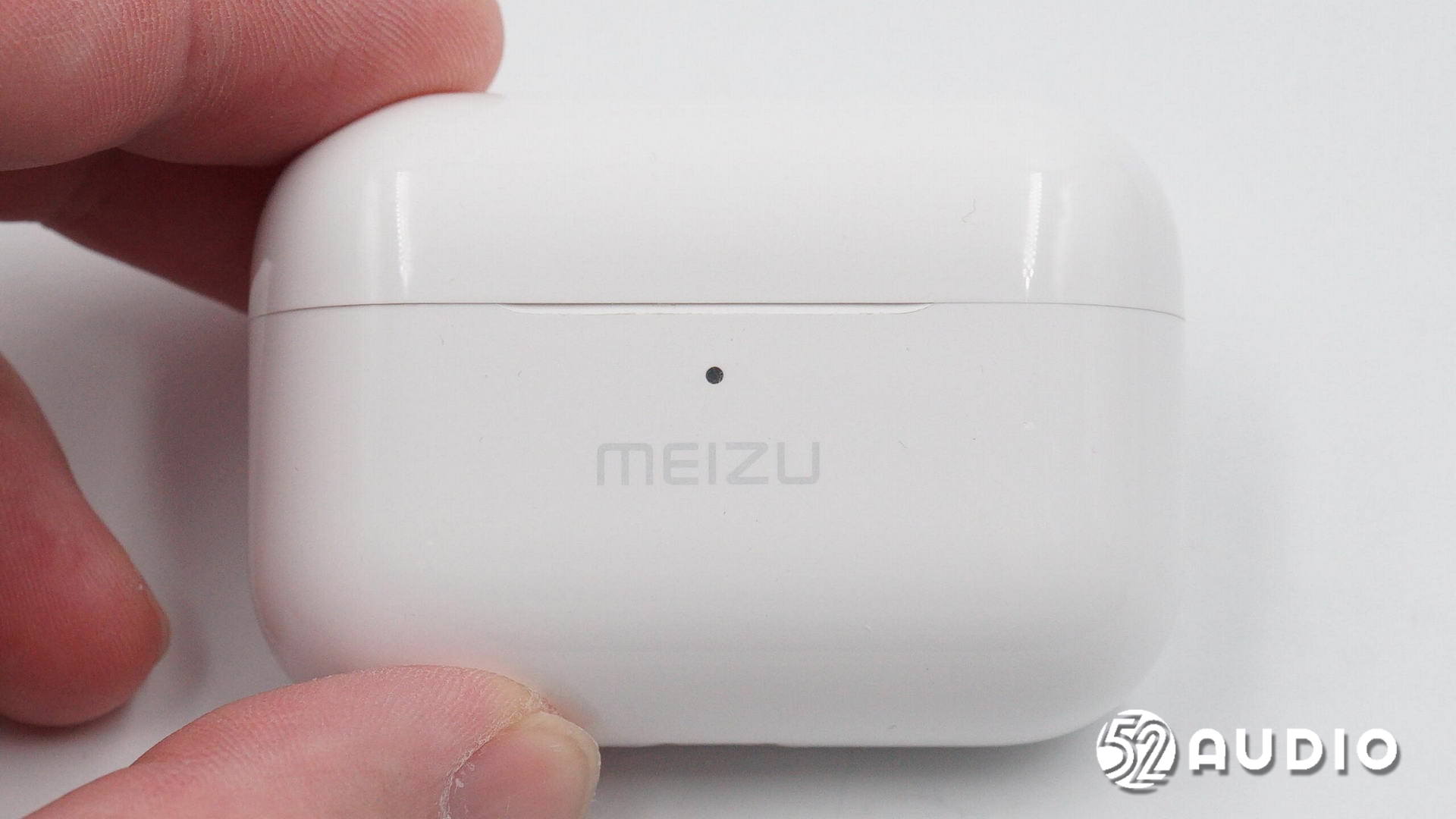

魅族POP Pro真無線降噪耳機充電盒采用了圓角方形設計，鋼琴烤漆工藝處理，整體機身小巧圓潤，便于攜帶;充電盒正面設計有便于開啟的倒角，指示燈和“MEIZU”品牌LOGO。

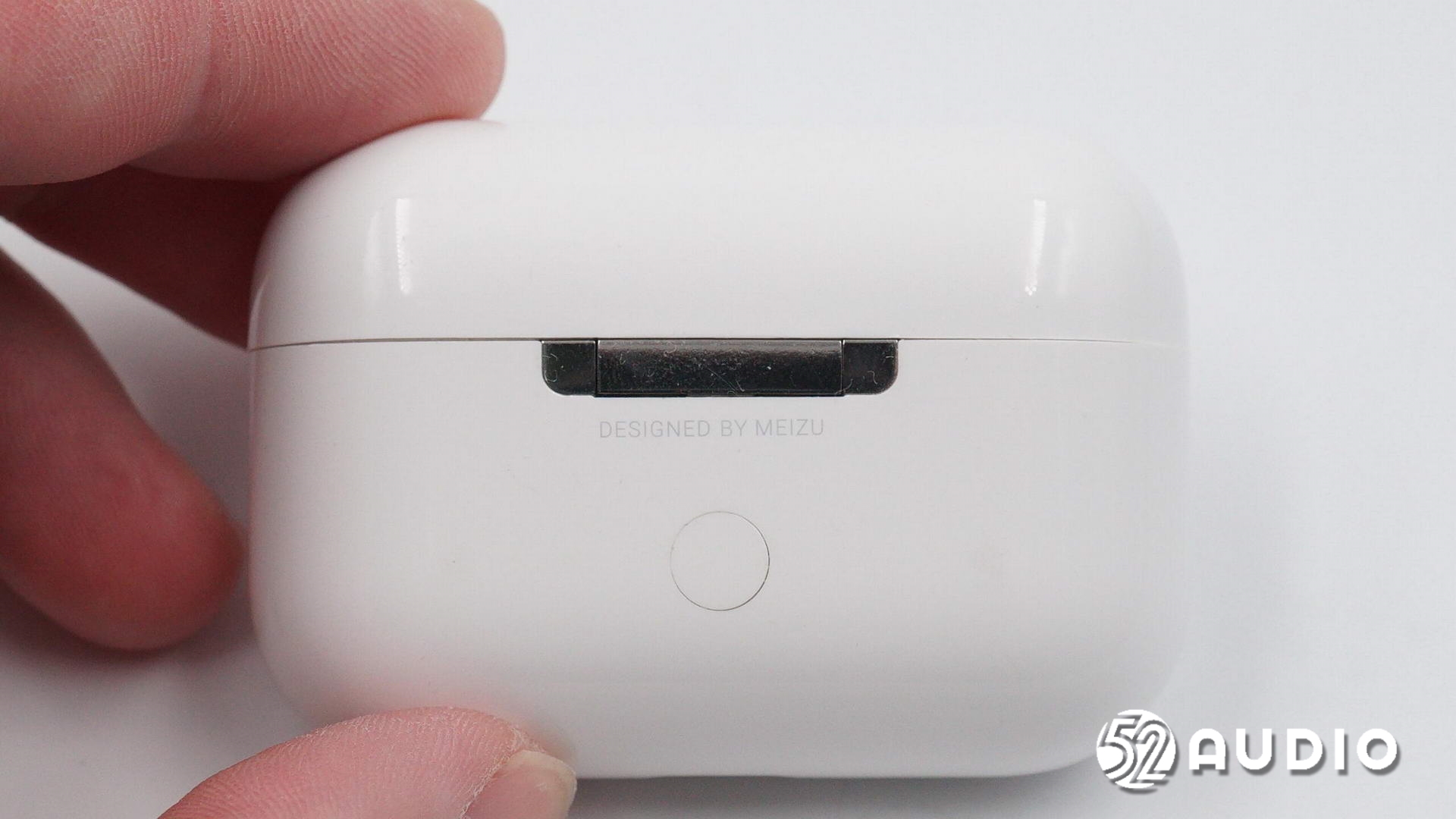

充電盒背面設置有一顆藍牙配對功能按鍵，絲印有“DESIGNED BY MEIZU”字樣。

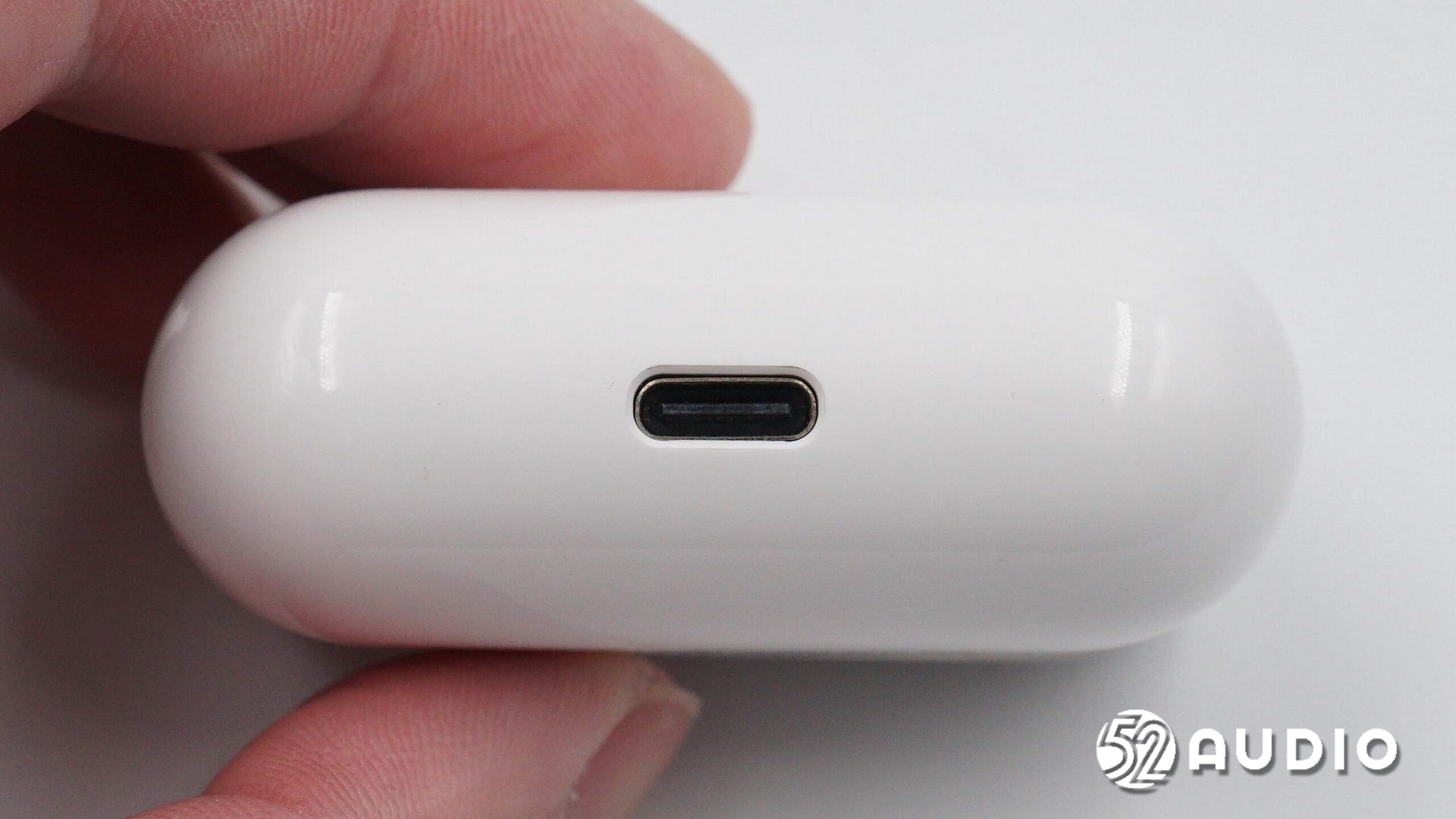

充電盒采用了Type-C接口為內置電池充電。

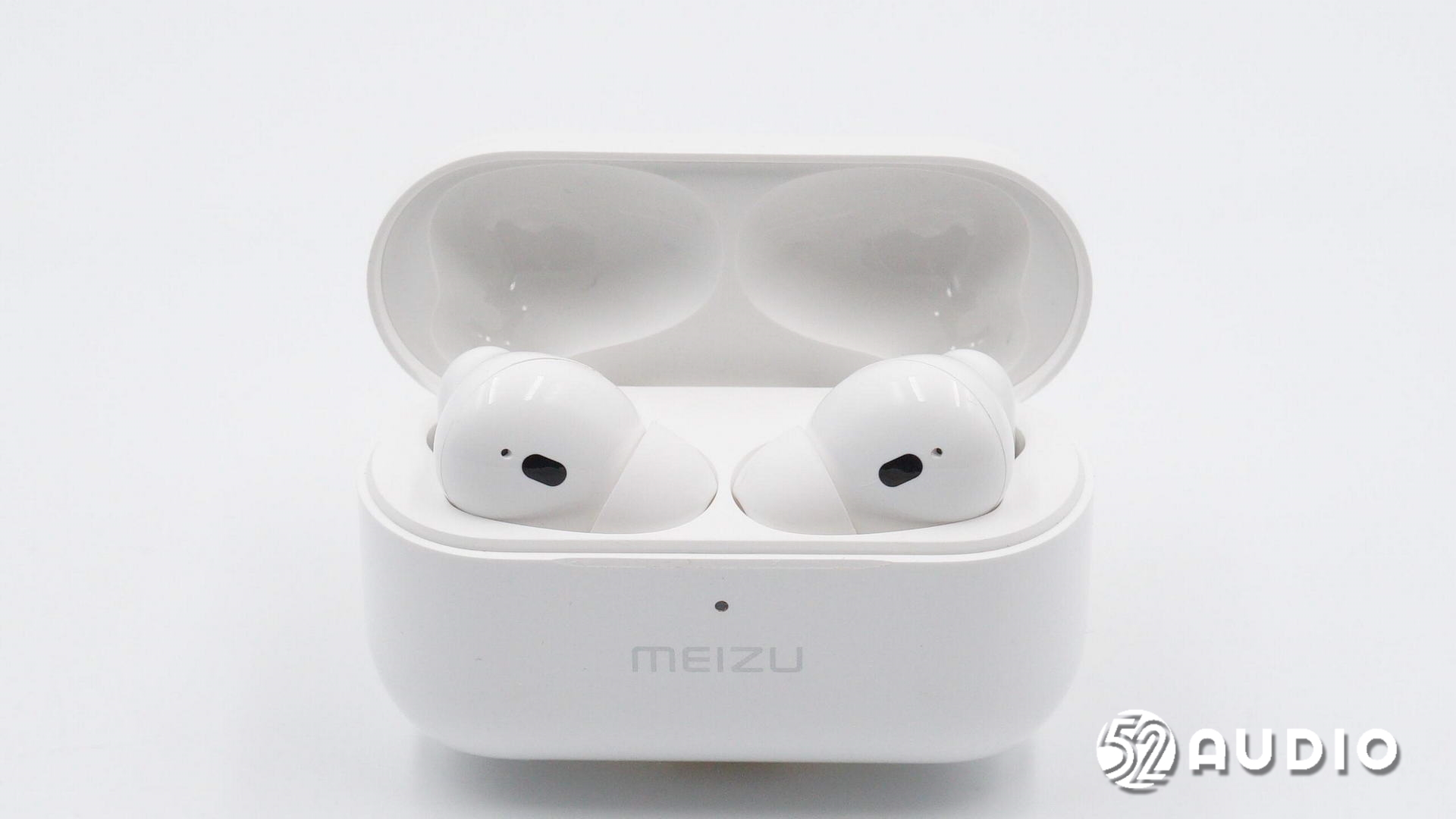

打開充電盒蓋，耳機放置狀態展示，突出于座艙，更加便于取出。

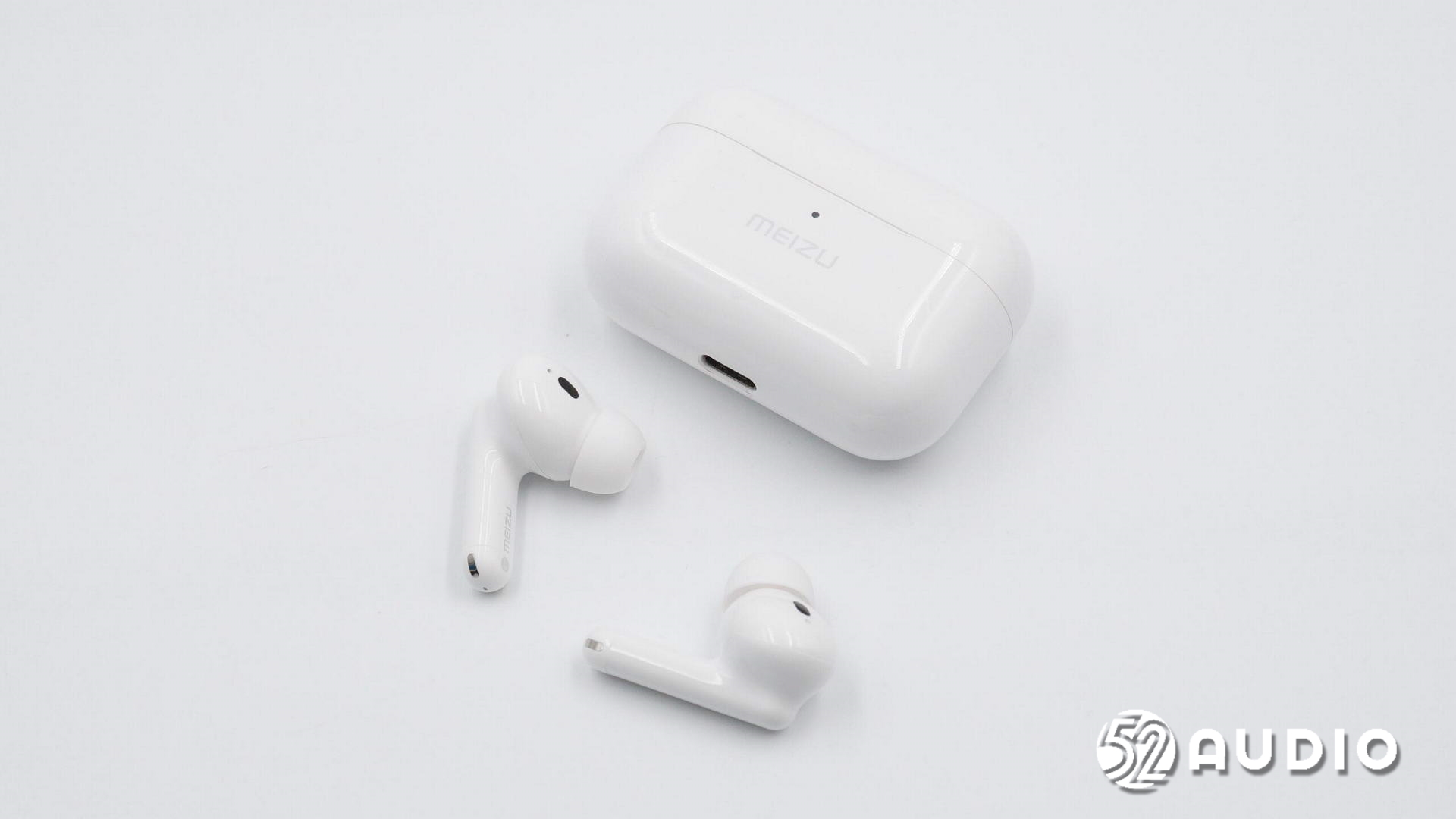

魅族POP Pro真無線降噪耳機整體外觀一覽。
二、魅族POP Pro真無線耳機拆解
從上文中我們了解了魅族POP Pro真無線降噪耳機的整體外觀設計，下面進入拆解部分，看看內部結構配置信息~
充電盒拆解

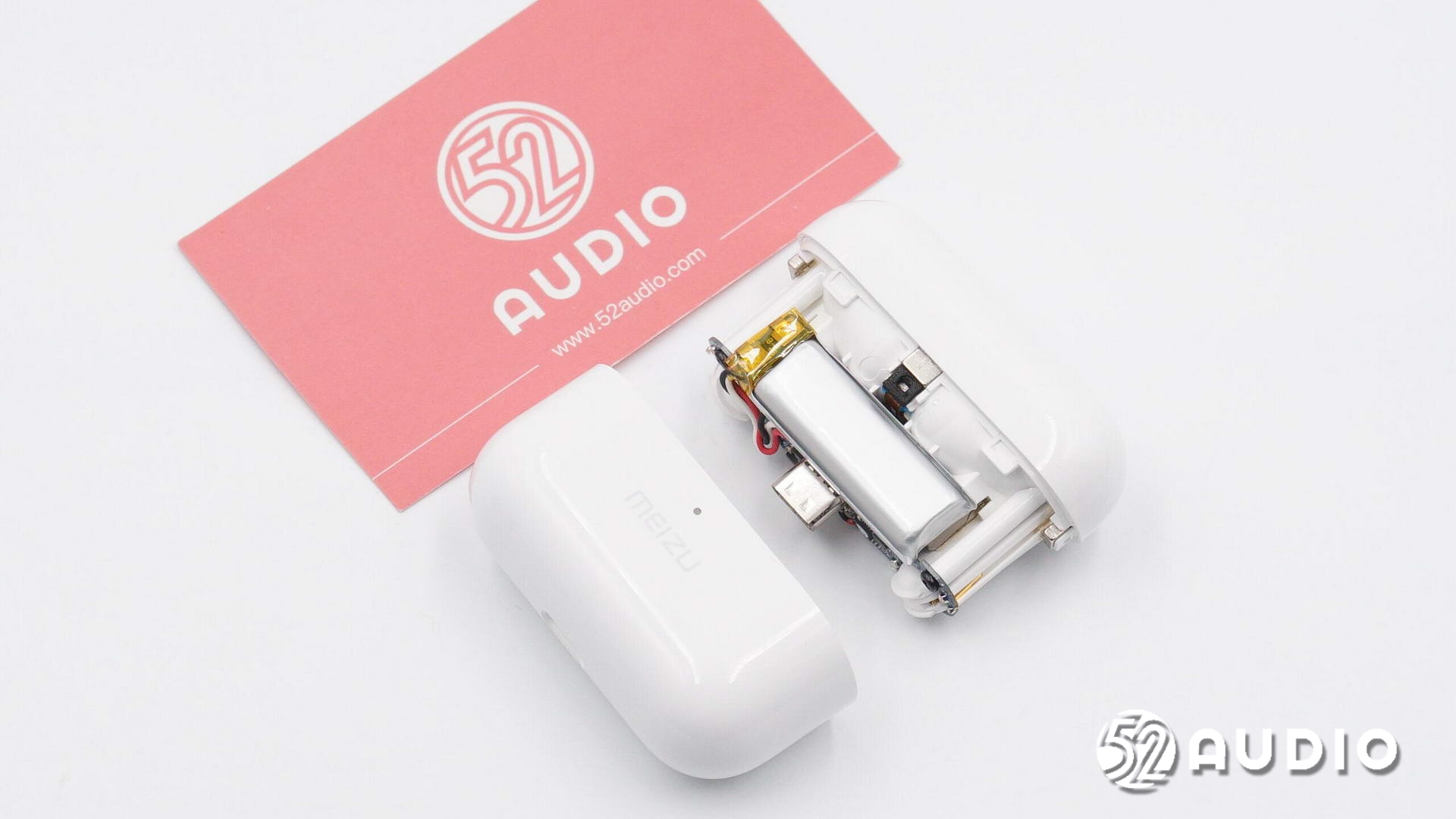

撬開充電盒，取出座艙結構。

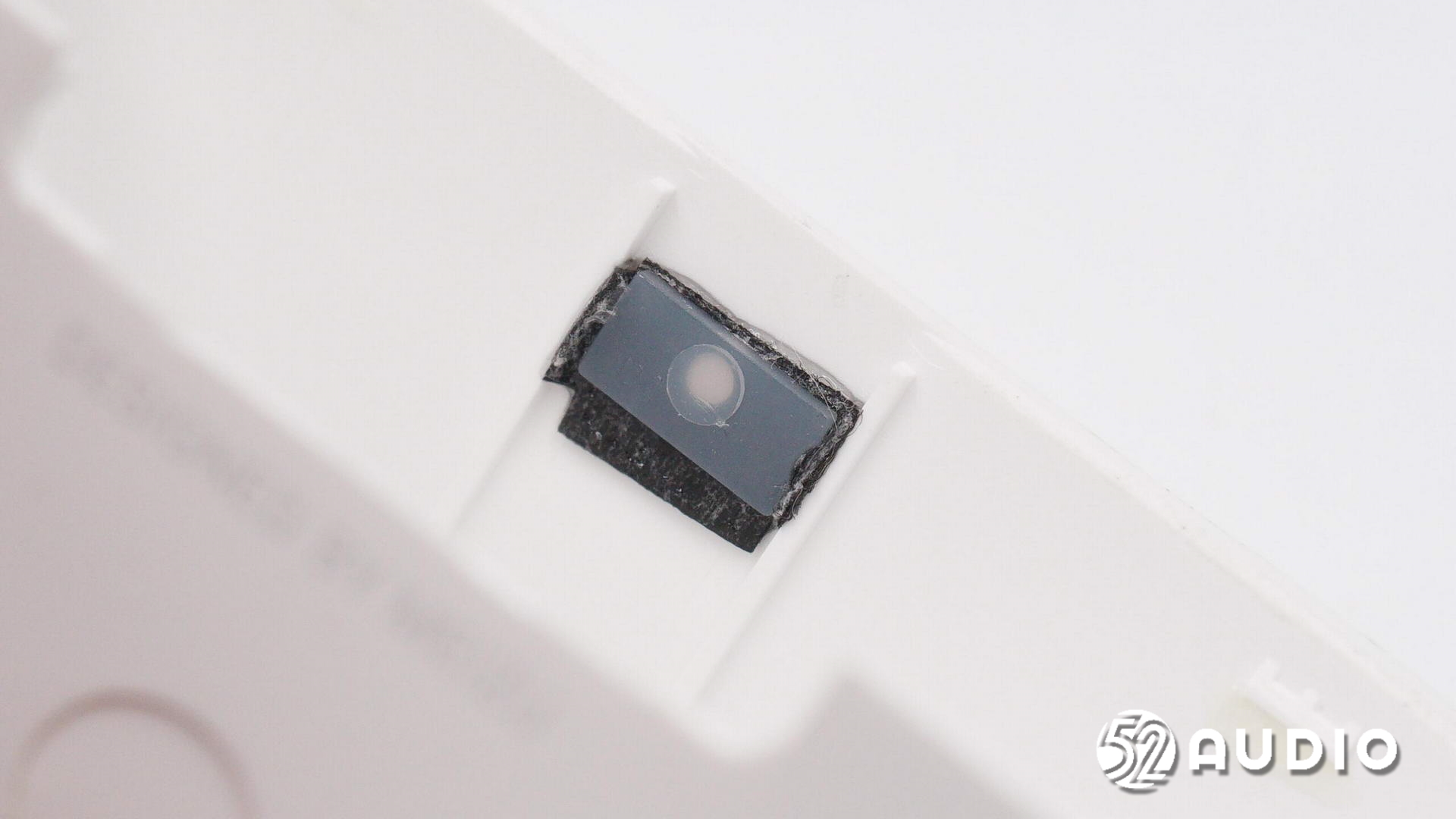

充電盒外殼內側指示燈導光柱特寫。

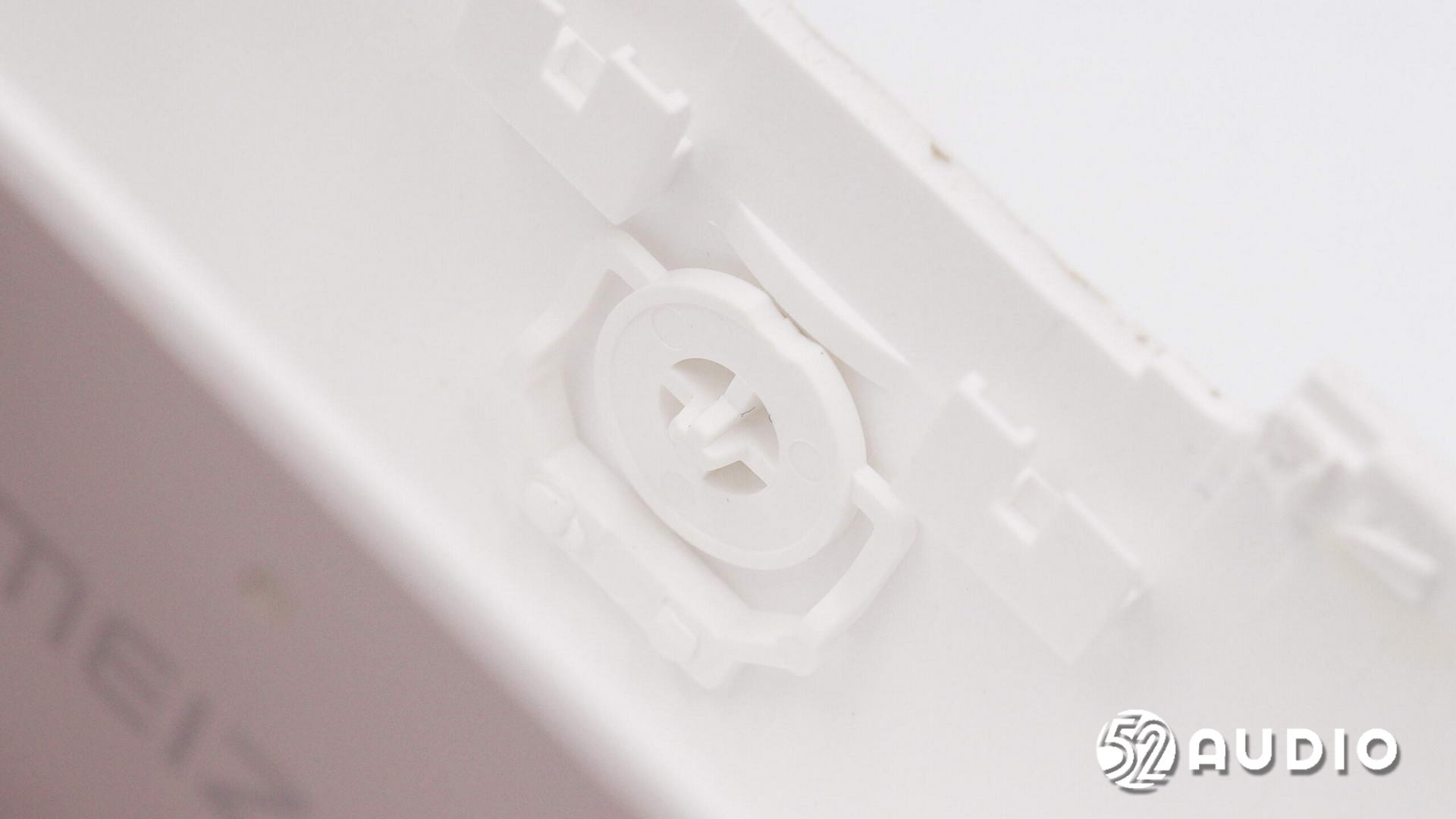

藍牙配對功能按鍵鍵帽結構特寫。

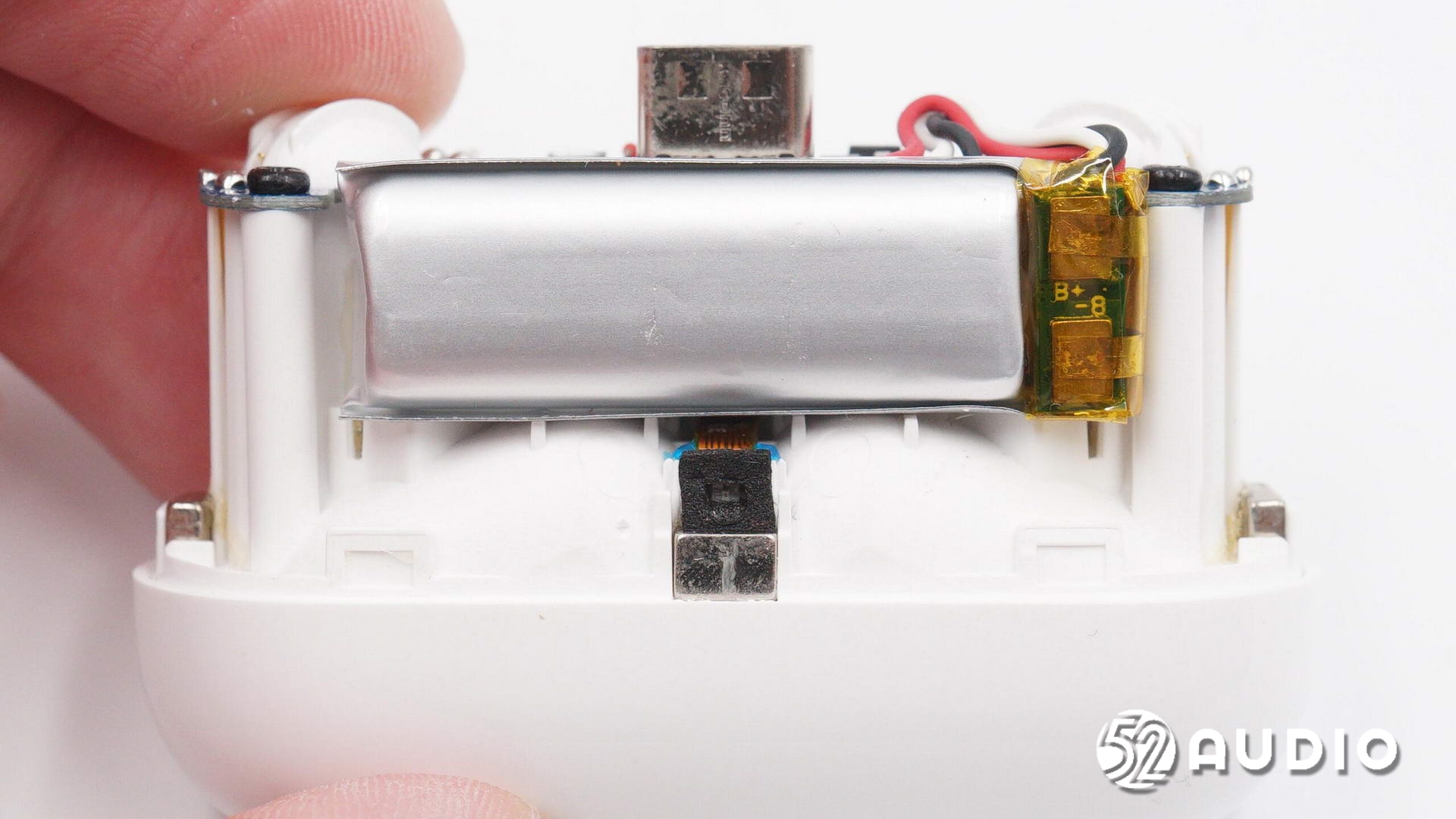

充電盒座艙一側結構一覽，設置有電池單元和指示燈。

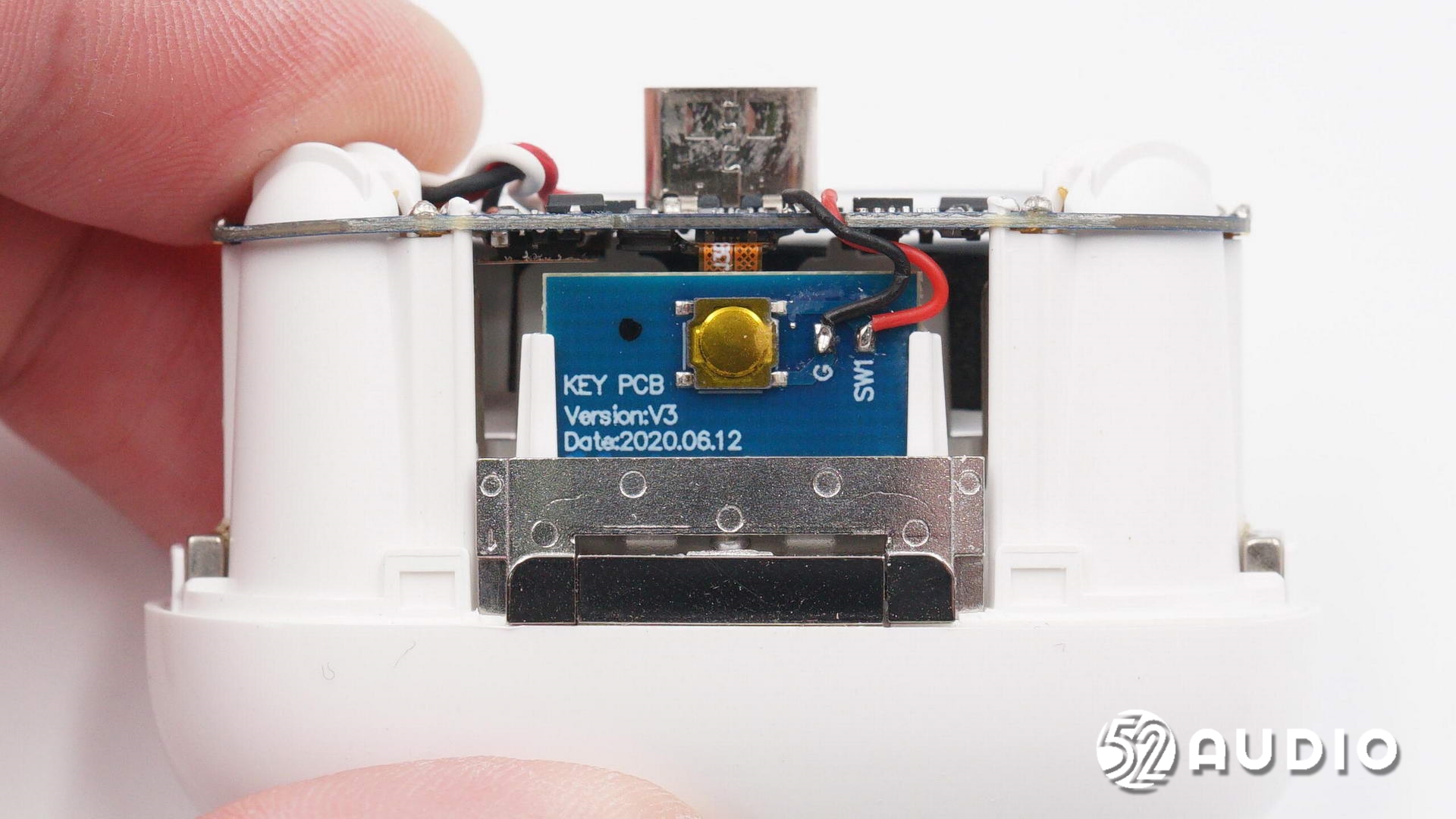

充電盒座艙另外一側結構一覽，設置有功能按鍵的PCB板，通過焊接的導線連接到主板。

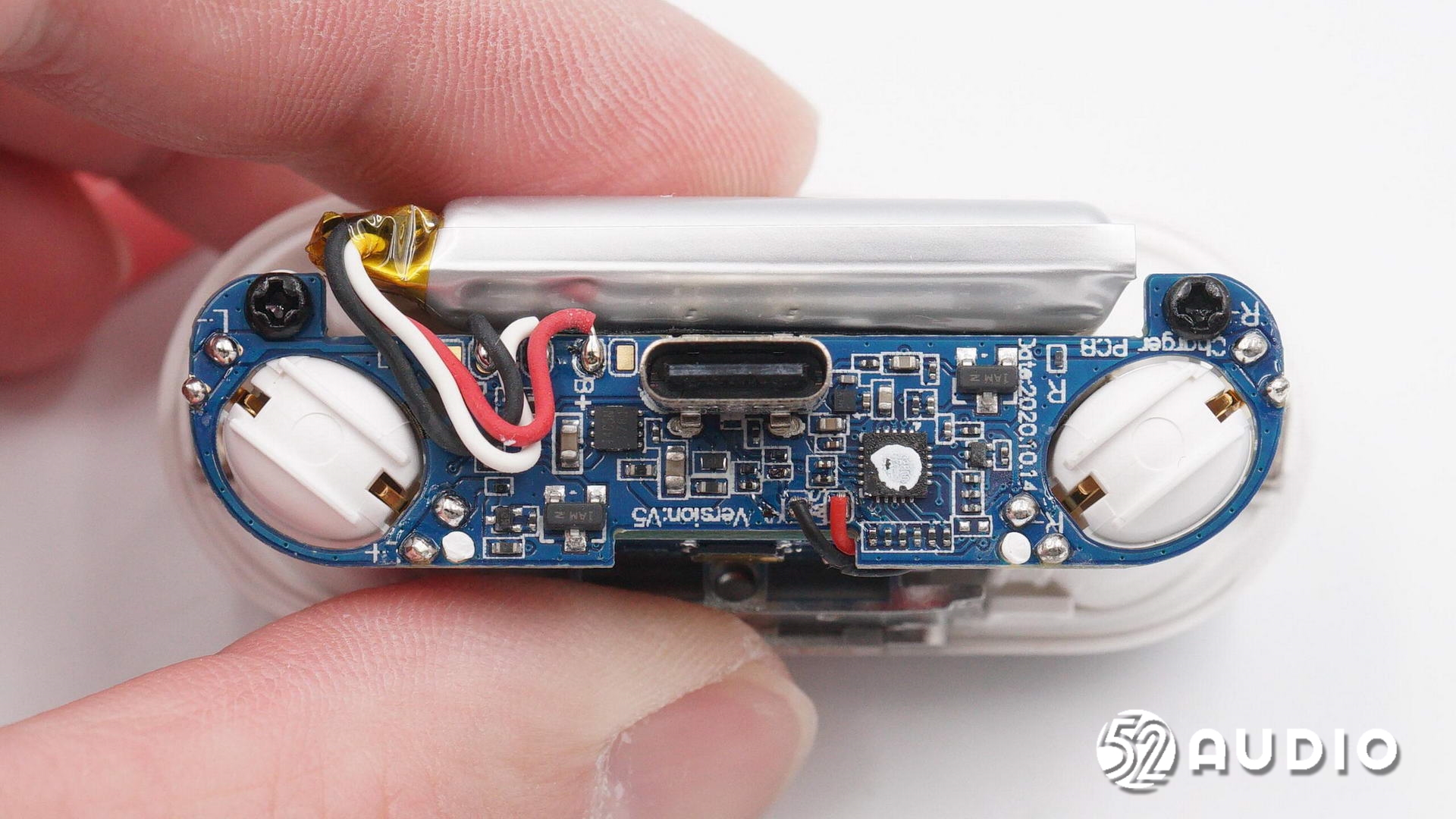

充電盒主板位于座艙底部。

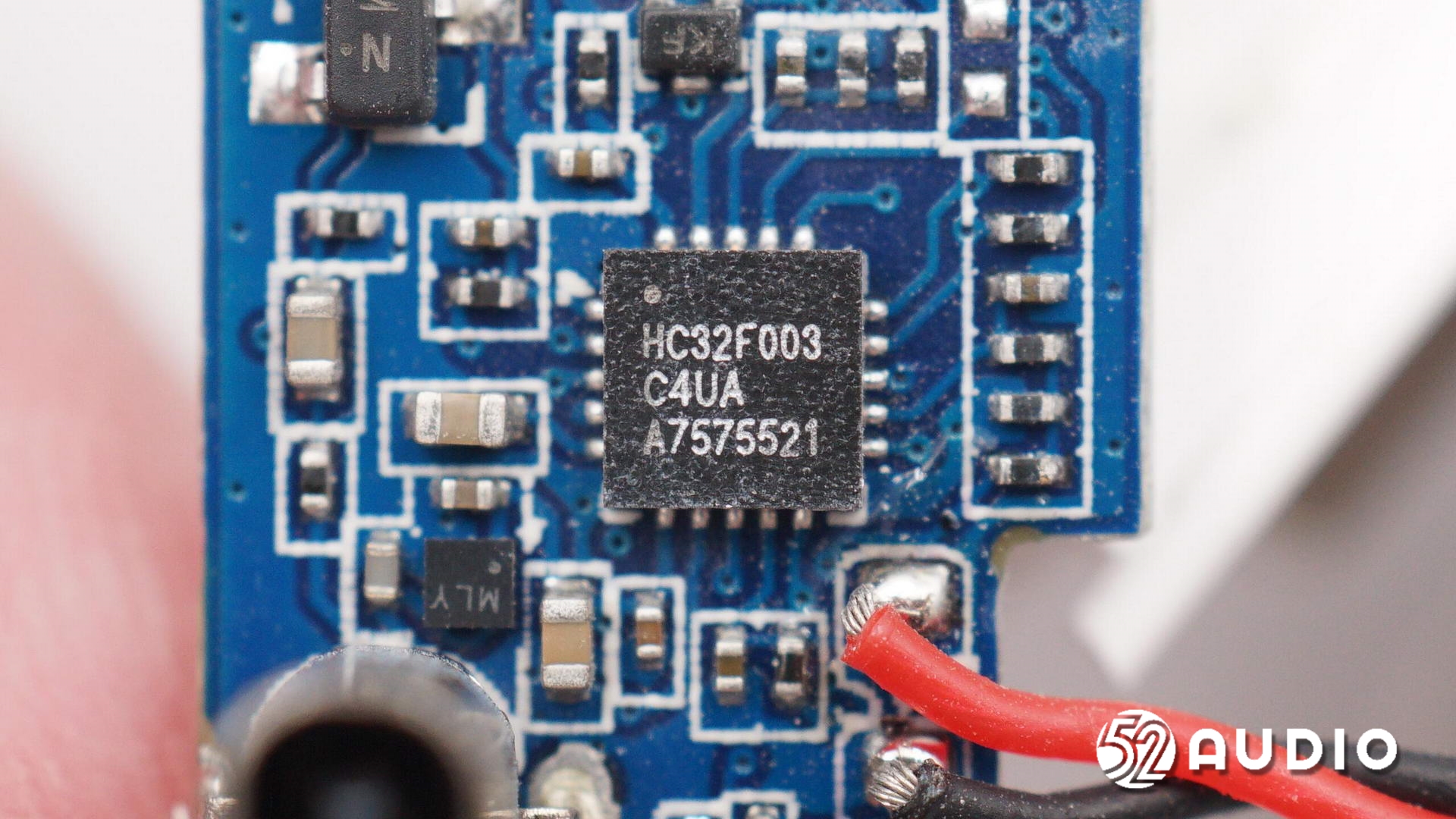

HDSC華大半導體HC32F003C4UA單片機，用于充電盒整機控制。HC32F003系列/HC32F005系列是低引腳數、寬電壓工作范圍的MCU。
集成12位1M SPS高精度SARADC以及集成了比較器、多路UART、SPI、I2C等豐富的通訊外設，具有高整合度、高抗干擾、高可靠性的特點。本產品內核采用Cortex-M0+內核，配合成熟的Keil&IAR調試開發軟件，支持C語言及匯編語言，匯編指令。

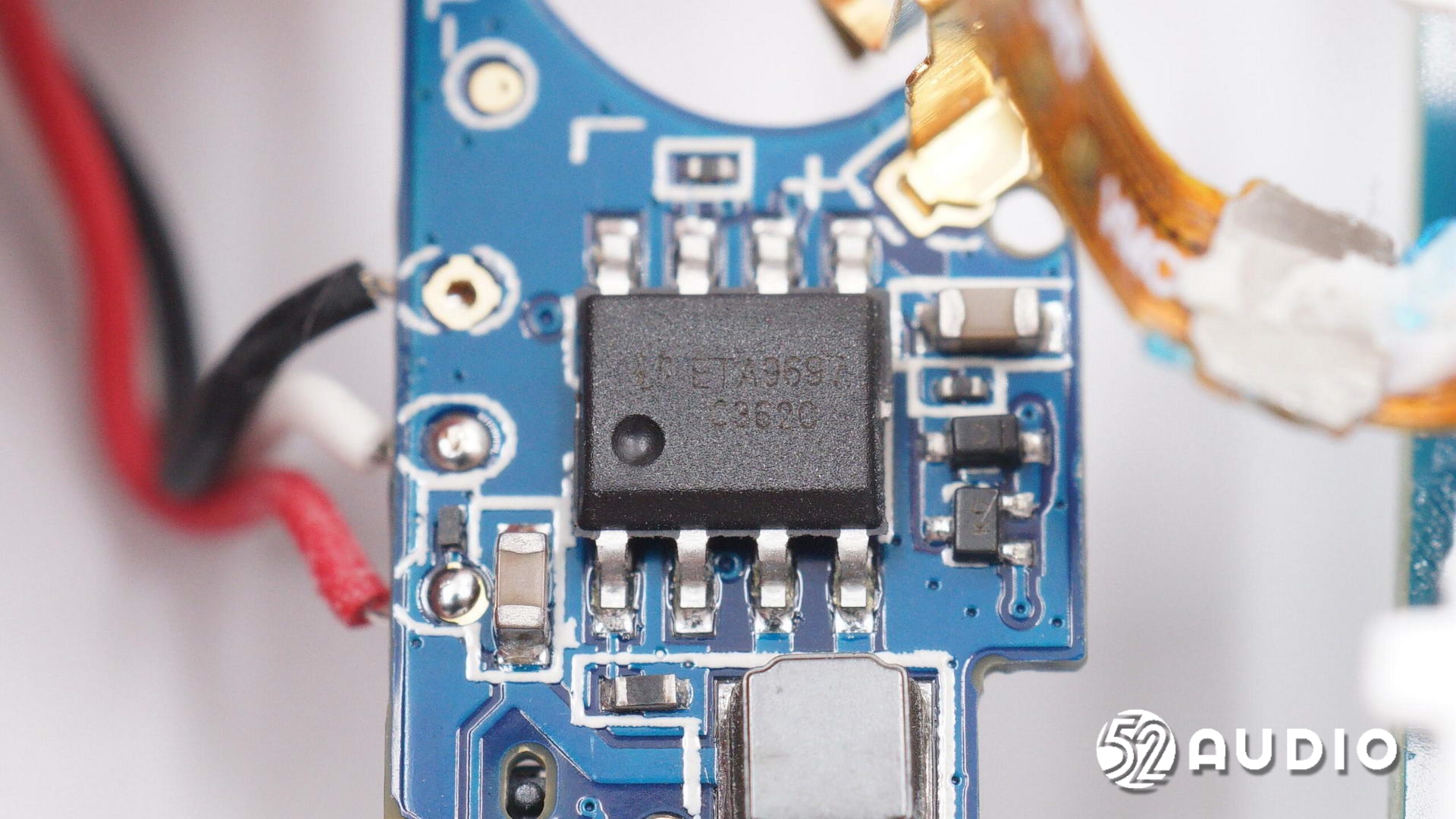

ETA鈺泰半導體ETA9697電源管理芯片， 是一顆專門針對低功耗，高性能設計的藍牙充電盒充放二合一解決方案，負責充電盒內置電池的充放電管理。
ETA9697采用ESOP8封裝，集成了16V耐壓的線性充電器和5V同步升壓變換器；5V升壓常開，功耗低至1.7uA，可支持0.4A最大升壓輸出，且可以通過控制ENBST引腳，來開關5V輸出；內置1.4MHz的開關頻率，可以使用小體積的2.2uH電感器，是理想的藍牙充電倉二合一解決方案。
耳機拆解

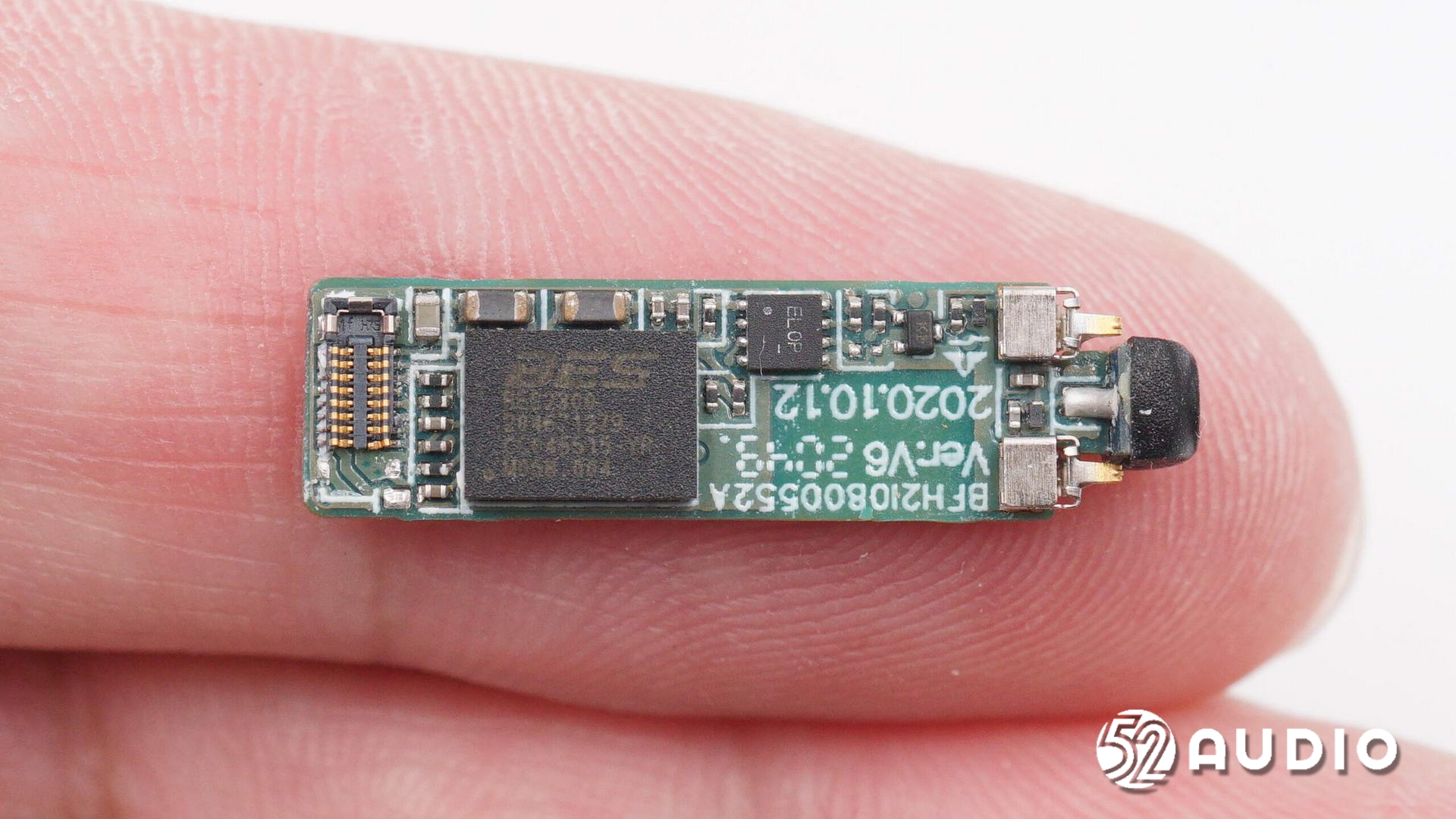

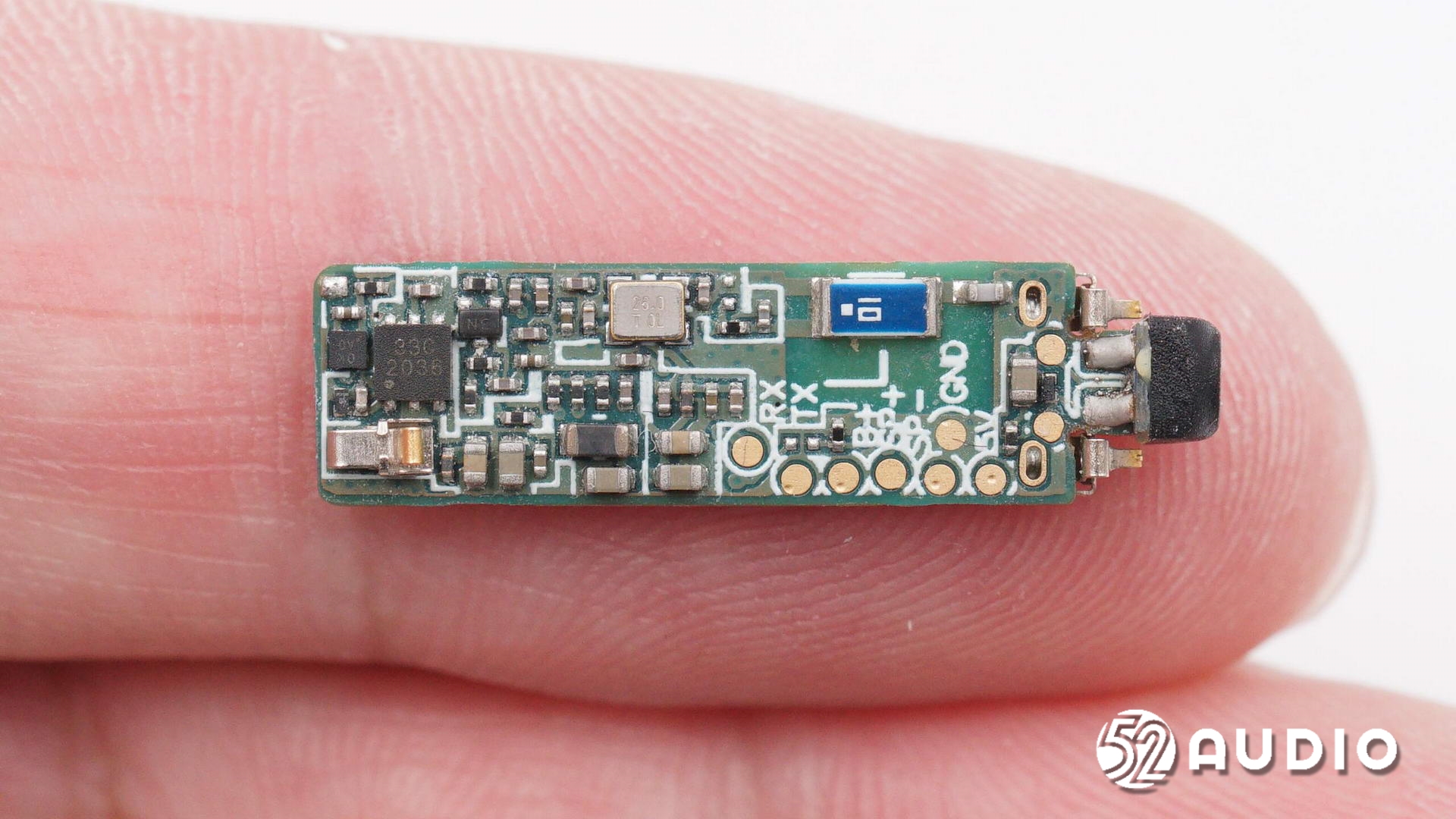

主板一側電路一覽。
主板另外一側電路一覽。

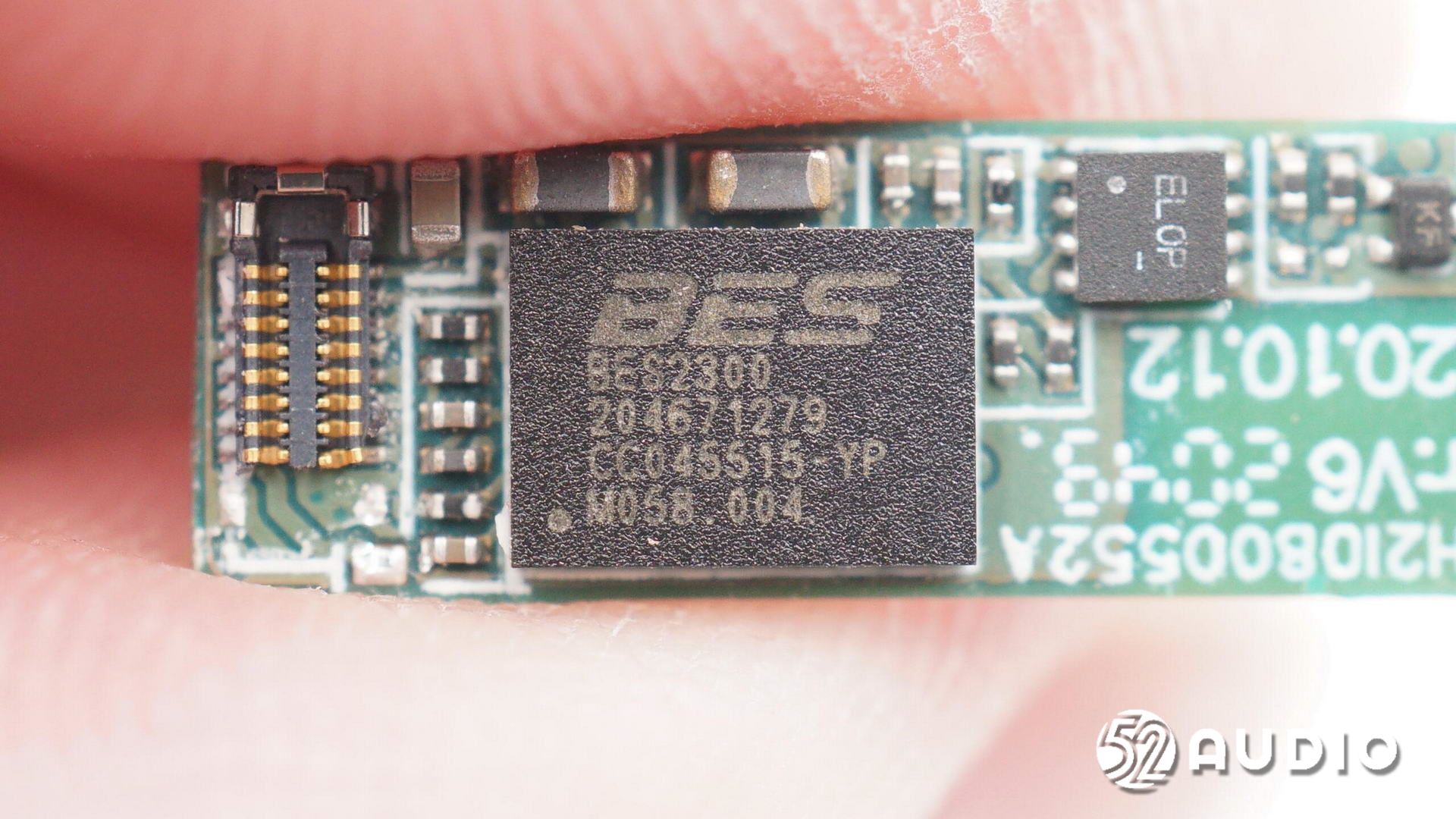

BES恒玄BES2300藍牙音頻SoC，BES2300有多個版本、后綴不同配置也不盡相同。BES2300系列是全集成自適應主動降噪方案，支持藍牙5.0、IBRT藍牙監聽技術和雙模藍牙 4.2，它還支持第三代FWS全無線立體聲技術、雙麥克風等，采用 28nm HKMG CMOS工藝、BGA 封裝。BES2300支持高性能的自適應主動降噪技術，可以讓高端主動降噪耳機使用一顆全集成芯片實現高音質和主動降噪。
此外BES2300還支持外接心率傳感器、加速度傳感器等外接傳感器設備。BES2300 可以給耳機和家庭音響輸出聲音，也可以從外部麥克風錄音。
目前已有小米、三星、OPPO、榮耀、聲闊、綠聯、中興、諾基亞、JBL、萬魔、百度、一加、傳音等眾多品牌旗下的音頻產品采用了恒玄藍牙方案。

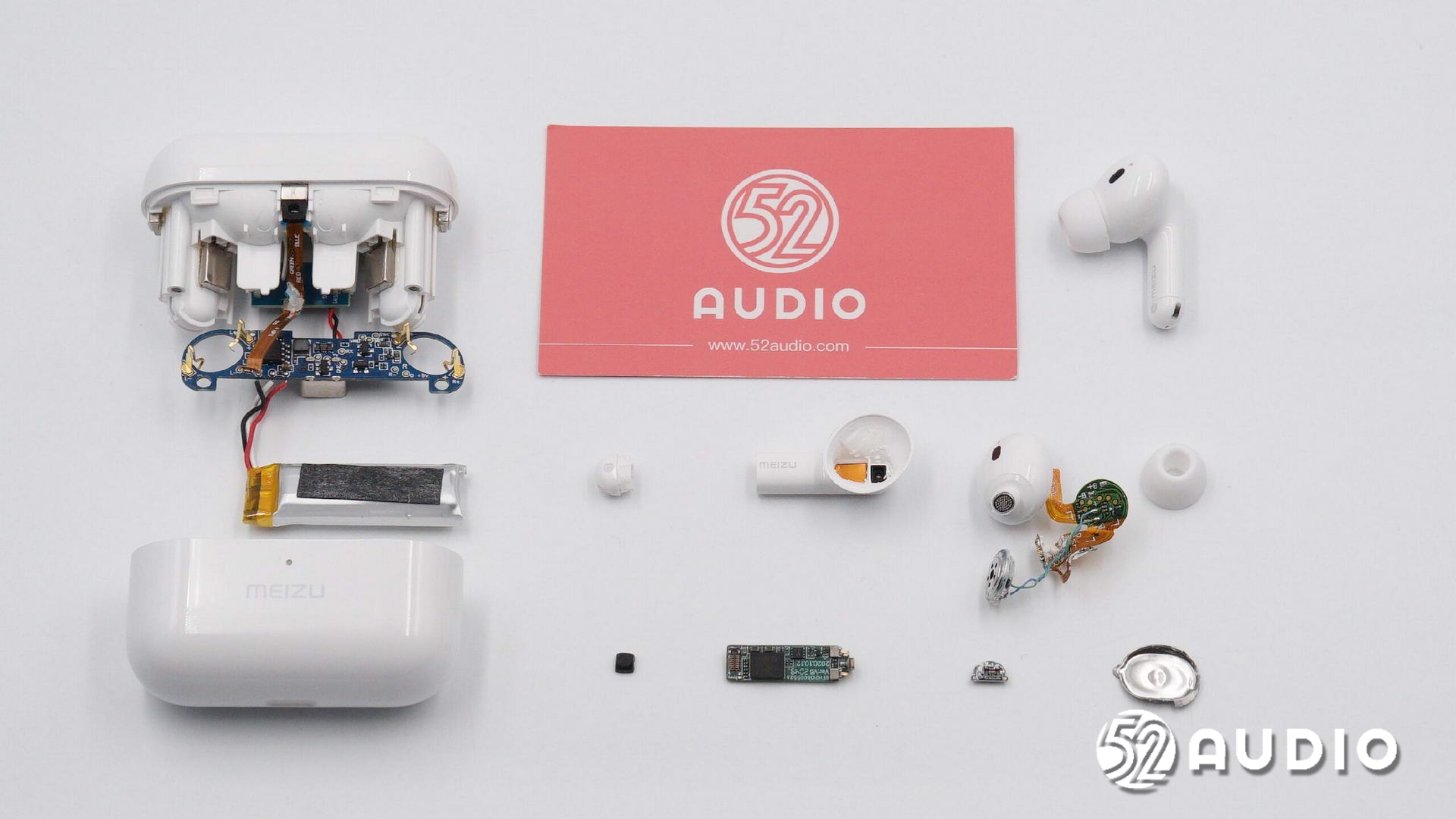

魅族POP Pro真無線耳機拆解全家福。
三、總結
魅族POP Pro主動降噪耳機在外觀設計上融入了魅族對于旗下產品的獨有堅持，延續著小而美的精致路線。整機采用純白色配色，搭配鋼琴烤漆工藝處理，具有很強的質感表現；耳機首次采用柄狀的入耳式設計，機身線條流暢，觀感簡潔優雅。
內部電路方面，充電盒內置紫建電子300mAh電池，采用了Type-C接口輸入電源，由鈺泰半導體ETA9697電源管理芯片負責充電盒內置電池的充放電管理；還采用了芯導科技P14C5N輸入過壓過流保護芯片，以及用于整機控制的華大半導體HC32F003C4UA單片機。
耳機內部搭載了10mm動圈單元，0.167Wh鋼殼扣式電池，以及用于入耳檢測的光學傳感器；單只耳機配備有三顆新港電子MEMS麥克風，搭配降噪算法，實現深度降噪和清晰通話效果；主控芯片為恒玄BES2300藍牙音頻SoC，支持藍牙5.0，支持第三代FWS全無線立體聲技術，支持外接傳感器設備，提供豐富的功能應用；還采用了鈺泰半導體ETA4056充電IC為內置電池充電。
